”４分割スライド設計”ダクト（自動車向け） 金型
| 種類 | ３次元ブロー成形品 |
| 業界 | 自動車 |
| 製品材質 | PP+TPO（ポリプロピレン+ポリオレフィン系熱可塑性エラストマー） |
| 金型材質 | アルミ |
| 加工方法 | ３軸制御マシニングセンタ等 |
| 製品サイズ | 352*235*202 |
詳細説明

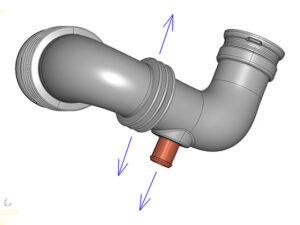

３次元ブロー成形：スライド構成による干渉防止
インサート部と蛇腹部は、それぞれスライド機構によって成形されますが、干渉が起こらないよう設計段階からスライドの動線を最適化。さらに、成形時のパンク（樹脂の破れ）を防ぐために、中子（なかご）を同時にスライドさせる工夫も施されています。これにより、成形不良のリスクを大幅に抑えることが可能となっています。
この製品に対する中子スライドが機能しているのは、円筒形状のインサート（赤色）の内面に当たる部分です。成形品は中の穴を塞いだ状態で成形することを目的としており、後加工で穴をあけます。
成形時に穴を設けてしまうと、溶融樹脂（パリソン）が膨らみ続けてパンクしてしまうからです。
〔関連記事〕
急傾斜の開口部に対応した４分割スライド設計

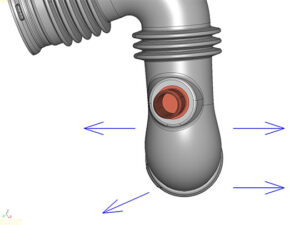

本製品のもう一つの特長は、急傾斜の開口部。通常のスライド構成では成形が困難ですが、４つ割構成のスライドを採用することで、スムーズな離型を実現。限られたスペースの中でもスライドするパーツ同士が干渉しないよう、緻密に設計された金型構造となります。
