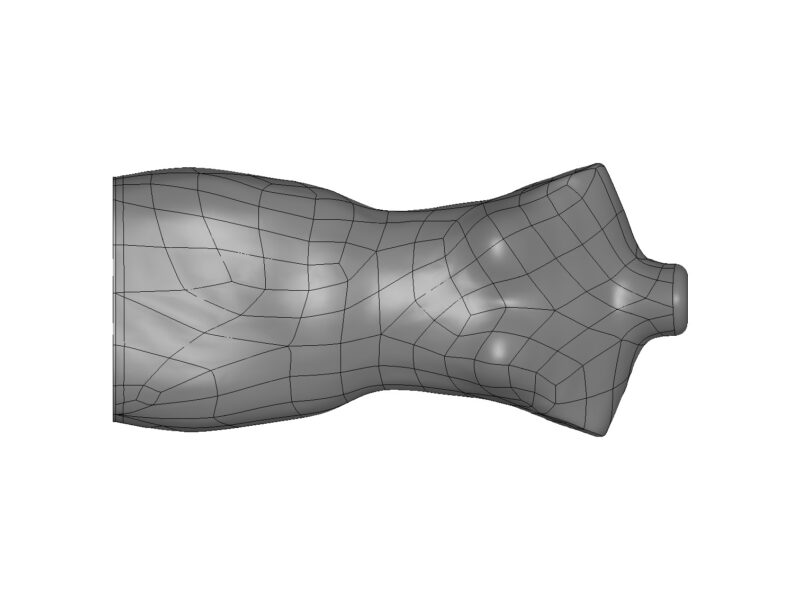

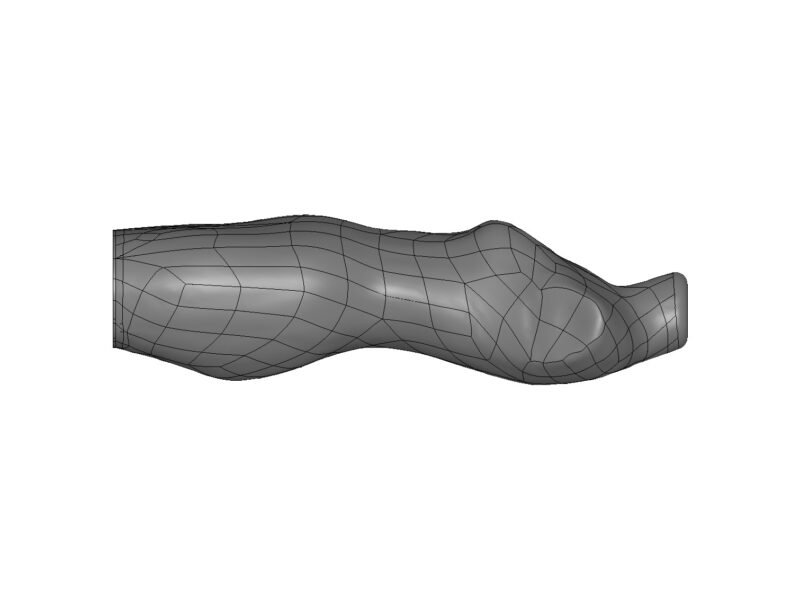

マネキン ”PP製（ポリプロピレン）”　金型

ブロー成形で製造されたマネキンは、中空構造により非常に軽量なのが大きな特長です。

ディスプレイ用途や店舗での取り扱いに適しており、作業負担の軽減にもつながります。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　〔関連記事〕

使用されているブロー金型の構造や成形方法は、一般的なタンクや容器と同じ技術です。中空形状を一度の工程で成形できるため、大型製品でも効率的に製造が可能です。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　〔関連記事〕

マネキン底面には、反りを防ぐための曲面形状が設けられています。この部分はアンダーカット構造となっており、容器類の底部に採用される設計と同様です。

アンダーカットは、外観からは見えない部分に配置されているため、今回はスライド機構を用いず、無理抜きによって離型を行っています。
ただし、樹脂の材質やアンダーカットの深さによっては、スライド機構の導入が必要となる場合もあります。
