プラスチック玩具（電車おもちゃ）　金型

中空製品のおもちゃは、軽量で扱いやすく、強度を備えます。また、素材の特性を活かして使用環境にも対応できます。

ブロー成形では、金型内でのエア吹き込みによる樹脂の膨張によって製品形状が決まるため、部分的に極端に分厚くなっているところや極端な角部は避けて設計しています。設計者はこうした制約を踏まえて強度を保ちながら魅力的な外観を作ります。

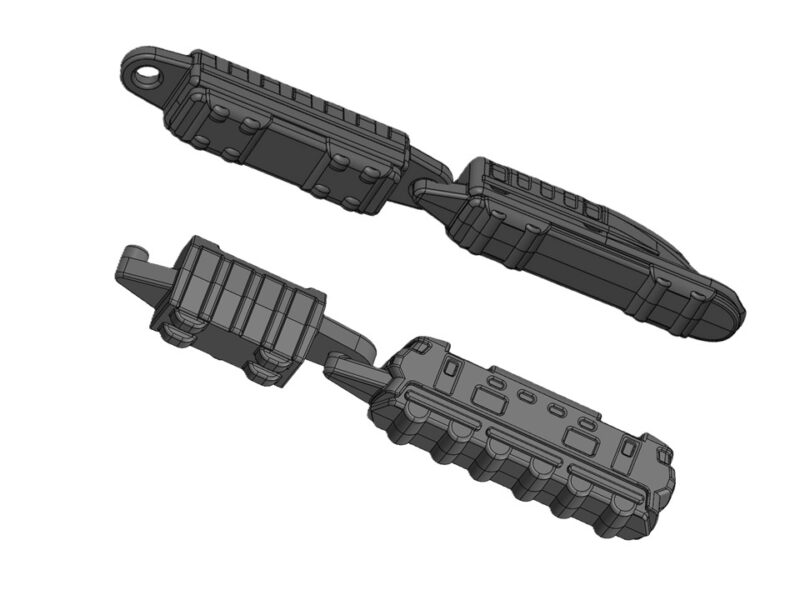

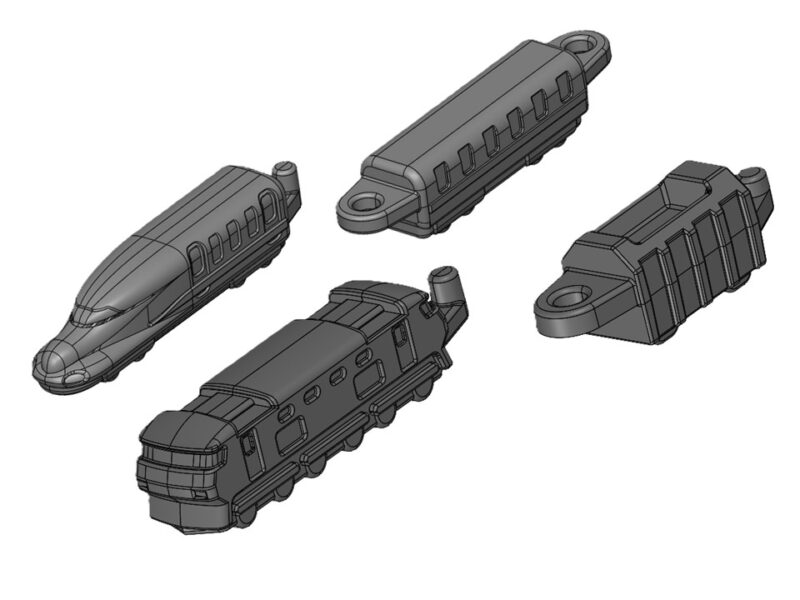

たとえば、掲載の電車は、強度を出すために中の空洞に補強を入れるのではなく、表面に筋や模様を入れて外側から強度を高めています。こうすることで、空洞な製品でも丈夫な作りにできます。これはリブ形状の役割を果たしています。

見た目は、製品表面に入れる細長い出っ張り（補強筋）のことです。

ブロー成形品は全体的に薄肉仕様が一般的なので、成形品の肉厚を厚くすることなく、剛性や強度を持たせたり、反りやねじれなどの変形を防いだり、広い平面の反りを防いだりする補強部分の構造のことです。

このおもちゃは車両形状が異なっても、材質やスケール感を統一することで、同一条件での成形が可能になります。だからこそ、成型ラインでは同じ設定のまま連続生産が可能で、効率よく大量生産できます。

こうした設計上の工夫は、最終的にコスト低減と安定生産につながります。

HDPE（高密度ポリエチレン）は、軽くて硬く、丈夫なプラスチックです。

耐衝撃性、耐薬品性、耐水性に優れており、短時間なら約120℃まで耐熱できます。

ブロー成形の中空おもちゃは、軽くて丈夫であり安全性が高いことから、子供向けに様々な玩具や遊具に採用されています。

例えば、ボール・野球バット・ボーリングのピン・室内用すべり台・マルチパネル・野菜やお魚・子供が乗る車（ライド系）などが挙げられます。
