製品事例
Ф28小径ホースの３次元ブロー成形用金型【ブロー金型参考価格記載】
| 種類 | ３次元ブロー成形品 |
| 業界 | 自動車 |
| 製品材質 | |
| 金型材質 | アルミ |
| 加工方法 | ３軸制御マシニングセンタ等 |

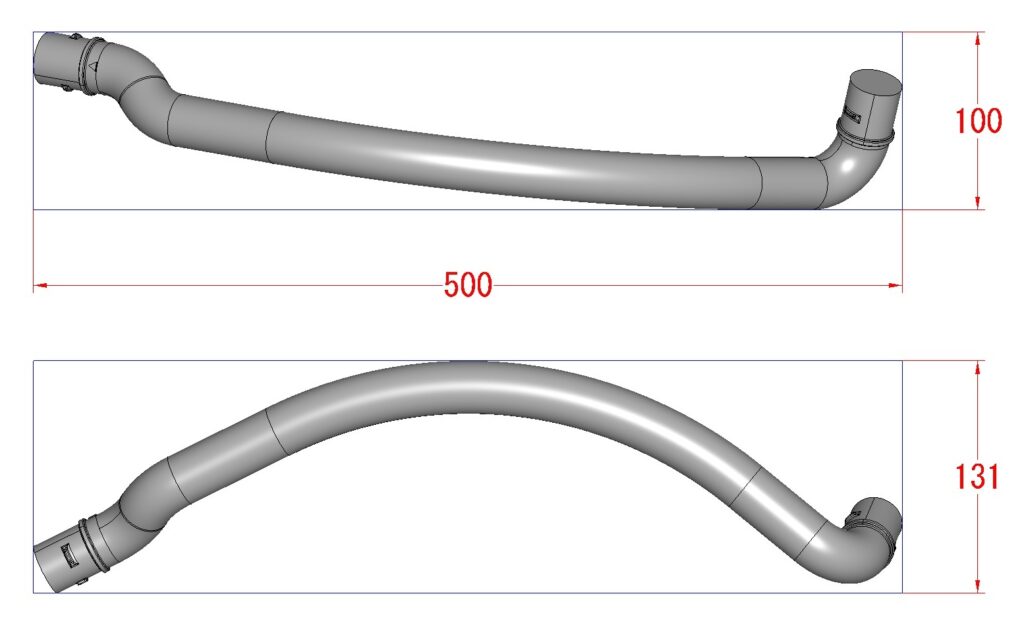

| 製品サイズ | 500×100×131 |
詳細説明
開口部は両端ともスライド設定

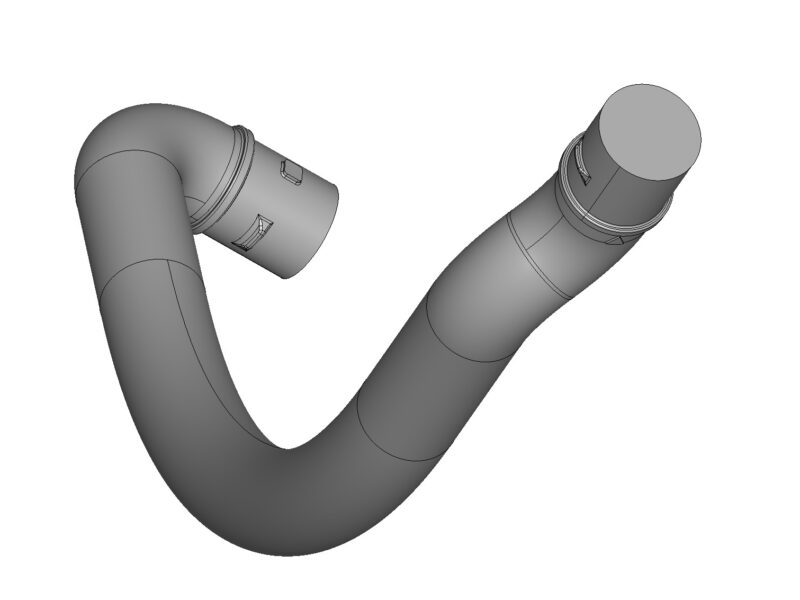

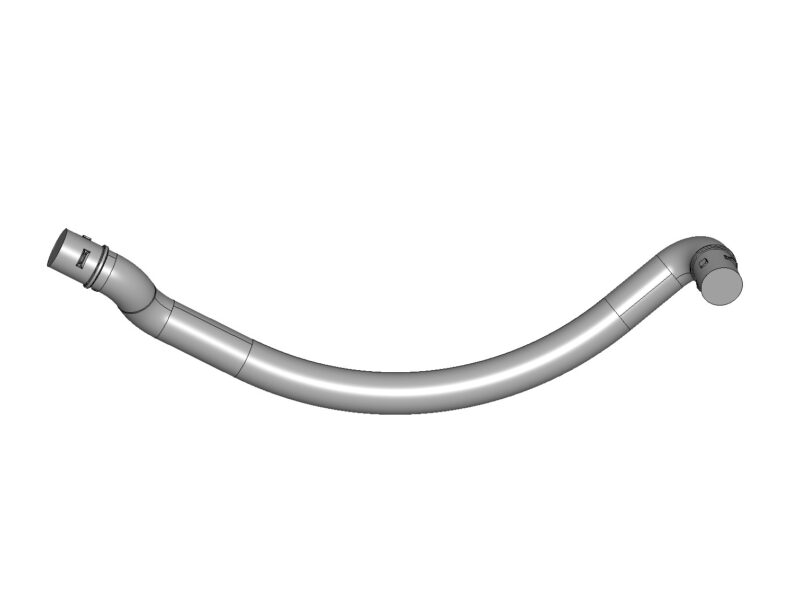

湾曲形状のΦ２８のパイプ製品で、３次元ブロー成形品です。
両端の開口部に凸形状があります。離型方向から傾いた開口部で、離型を妨げるアンダーカットの形状になります。その為、スライド機構の設定で離型をします。
片側の開口部は、３つ割り方向のスライド仕様
３次元ブロー成形では３方向、４方向のスライド仕様にも対応可能です。

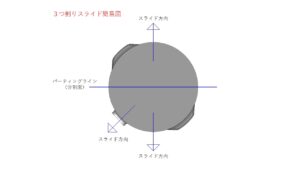

Ф２８小径ホースの場合は、凸形状が３箇所あります。離型を成立させるためには、下記の図の３方向にスライドさせる必要があります。
あ
ブロー金型参考価格
３次元ブロー成形用金型
製品サイズ：５００×１００×１３１
金型材質：アルミ
スライド仕様：５箇所
￥３,５００,０００～ （２型分の価格です）
※材料価格の影響により金型価格も変動します。
