製品事例
”共取り仕様” Ф13細径ダクト 金型
| 種類 | ダイレクトブロー成形品 |
| 業界 | 自動車 |
| 製品材質 | PE（ポリエチレン） |
| 金型材質 | アルミ |
| 加工方法 | ３軸制御マシニングセンタ等 |
| 製品サイズ | 115*285*50と129*253*29 |
詳細説明
細径・曲線形状に対応したブロー成形ダクト

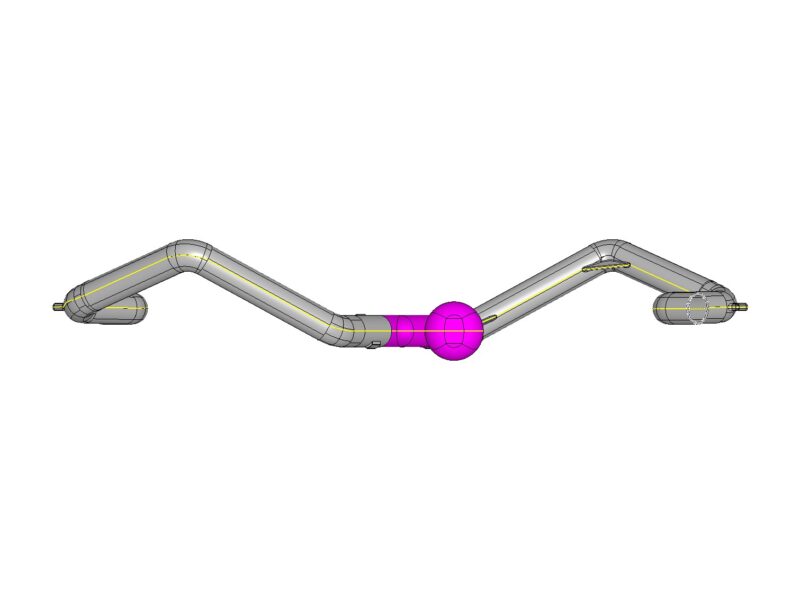

この製品は、ダイレクトブロー成形で製造された外径Φ１３の細径ダクトです。

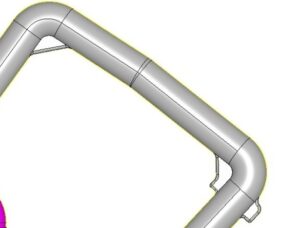

内側のコーナー部に補強リブを設けることで強度を確保しています。狭いスペースに設置される用途に適しており、軽量かつ剛性を兼ね備えた設計です。
〔関連記事〕
２個取り金型：生産性向上

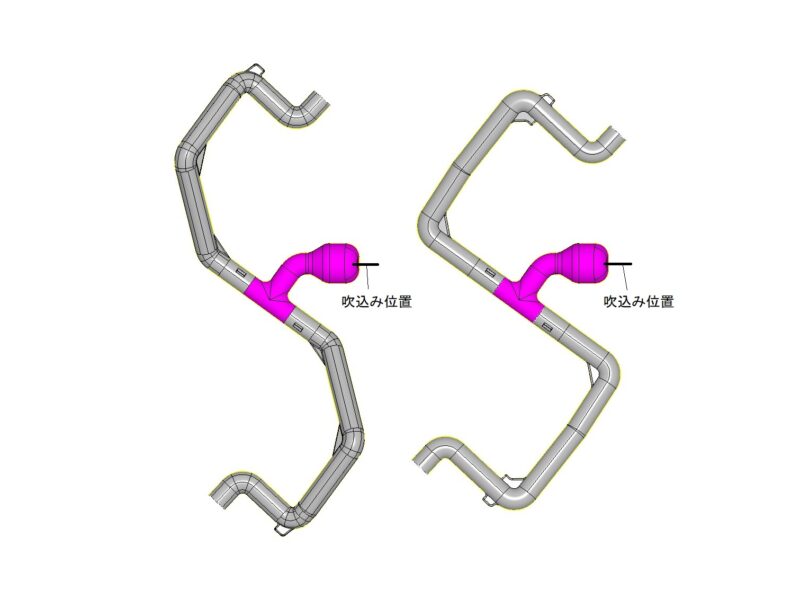

それぞれのダクトは、１度の成形サイクルで２個同時に成形できる「２個取り金型」で製造されます。

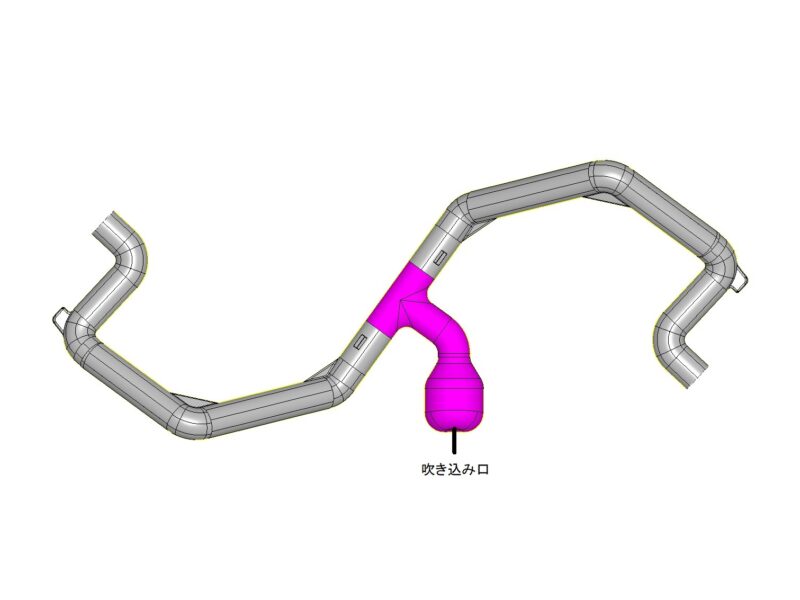

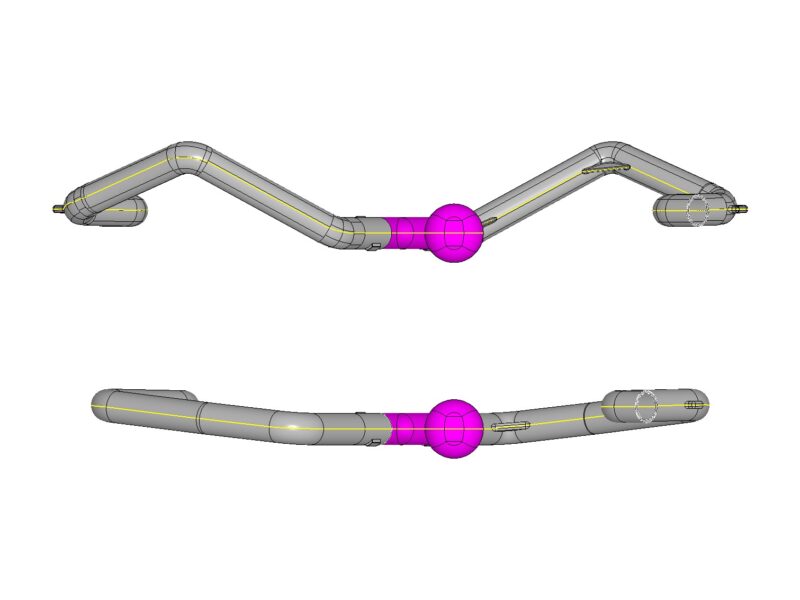

中央の紫色の部分は捨て袋（ロス形状）で、パリソンの不要部分を除去する設計です。成形サイクル１回あたり２個の成形品を効率的に生産できるため、大量生産におけるコスト削減やリードタイム短縮に大きく貢献します。
