【複雑形状の一体化成形には必要不可欠！】

ブロー金型におけるスライド機構とは？

特殊ブロー金型技術ニュース　vol.13 ー　株式会社 中越製作所

設計者・開発者の方を対象に、特殊ブロー金型に関する情報をご提供！

 - 目次 -

【1】 ブロー金型構造におけるスライド機構の役割とは

【2】 複雑形状や離型の難しい２次部品もスライド機構を活用し、一体化成形が可能に！

【1】 ブロー金型構造におけるスライド機構の役割とは

ブロー成形、射出成形どちらの場合でも、プラスチック製品の成形時、アンダーカットなどが理由で製品の離型が困難な場合があるかと思います。

スライド機構はそのような通常では離型ができないような場合に用いられ、離型できない形状部分を駒（入れ子）にし、金型の開閉方向とは別にスライドする機構（スライドする部分をスライドコアと呼ぶ）を設けることで、離型を行います。

具体的には、下図のようにスライドコアをシリンダーで、金型の開閉方向とは違う方向にスライドさせて離型が可能になります。

特に、アンダーカット形状の場合、このスライド構造は必要不可欠と言えます。アンダーカットとは、製品の一部が金型の開閉方向に対して突出している形状のことを指します。

アンダーカットがある場合、成形が終わり、製品を金型から取り出すときにアンダーカット形状のところが引っかかってしまい「製品が取り出せない」あるいは「取り出すときに傷がついてしまう」ということが起こる可能性があります。 これを回避するためにスライド機構は使われます。

【2】複雑形状や離型の難しい２次部品もスライド機　

　　  構を活用し、一体化成形が可能に！

２次部品のインサートナットや射出成形品のインサート部品をあらかじめ金型にセットして、一体化成形します。

そして、アンダーカットになる箇所をスライドさせることで離型します。 金属性ナットをインサートとして成形することもこの方法を活用することで可能になります。

２次部品の種類は様々で、形状も多種に対応可能です。スライドの方向や長さ、位置等を他機構との干渉を回避しながら設計いたします。 トンネル式や親亀・子亀と別々にスライドさせる方法など、３次元ブロー成形金型の特性を生かした構成で、成形を可能にします。

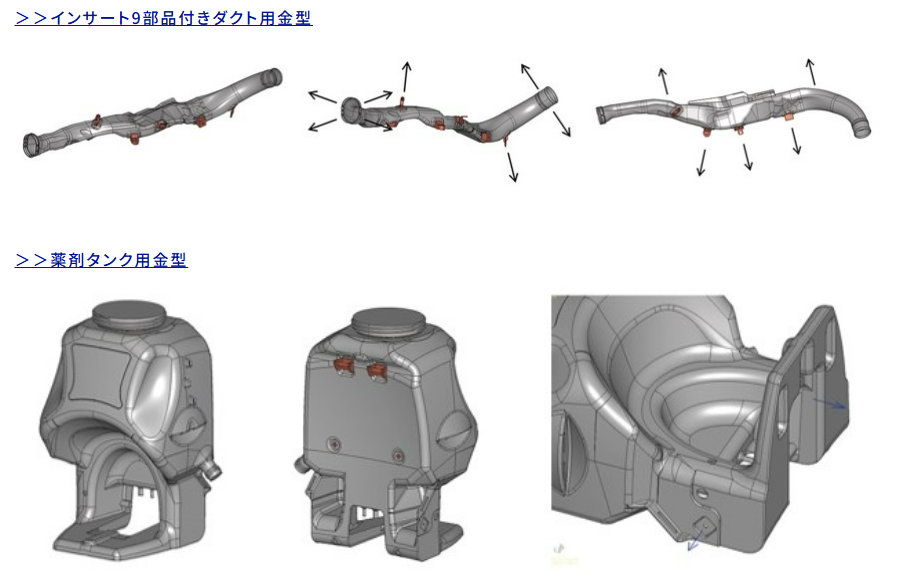

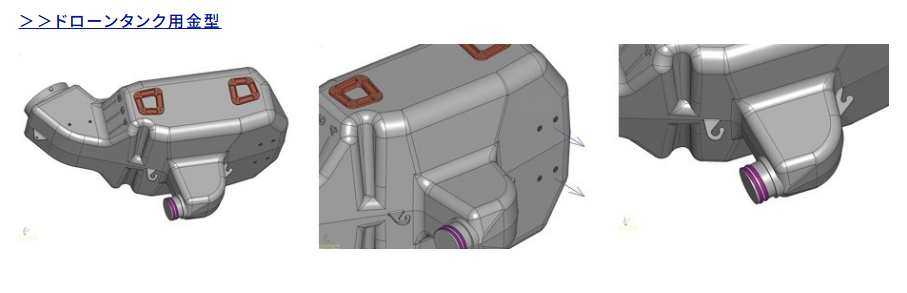

↓↓スライド機構を活用した一体化成形のブロー金型の製品事例です↓↓
